Odporúčané distribučnými spoločnosťami pre fotovoltaické elektrárne do 10kW.
Voliteľne monitoruje hornú aj spodnú hodnotu napätia a frekvencie v 3-fázových obvodoch. Umožňuje monitorovať poradie, výpadok aj asymetriu fáz vrátane prerušenia nulového vodiča.
Výrobok je napájaný pomocou monitorovaného napätia. Oba výstupné kontakty môžu byť nastavené individuálne.
Meria skutočnú efektívnu hodnotu striedavého napätia (True RMS). Voliteľné oneskorenie reakcie výstupného kontaktu na zmeraný chybový stav alebo prechod z chybového stavu do OK stavu vrátane oneskorenej reakcie výstupných kontaktov po pripojení napájacieho napätia. Možnosť automatického alebo manuálneho prechodu z chybového stavu (pamäť). Voliteľné zopnutie alebo rozopnutie výstupného kontaktu pri zmeraní chybového stavu. Ochrana heslom pred neoprávnenými zmenami nastavenia.

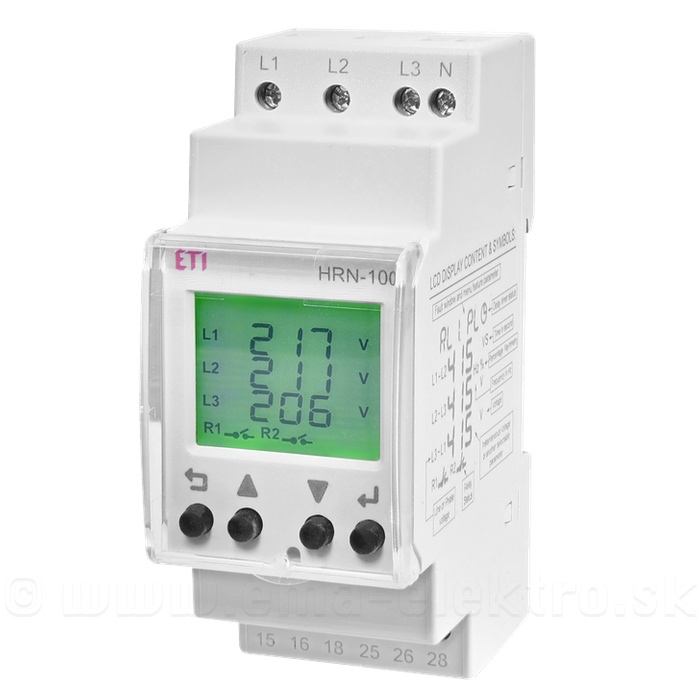

Digitálny podsvietený displej s možnosťou sledovania aktuálneho stavu siete vrátane prípadných porúch. Posledných päť chybových stavov sa ukladá do histórie, ktorú si je možné spätne zobraziť. Plombovateľný priehľadný kryt displeja a ovládacích prvkov.
Parametre:
| Typové označenie | HRN-100 |
| Napájacie a meracie svorky | L1, L2, L3, (N) |
| Napájacie a kontrolné napätie L-N | 3 ~ 90 - 288V, (AC 45-65 Hz) |
| Napájacie a kontrolné napätie L-L | 3 ~ 155 - 500V, (AC 45-65Hz) |
| Vlastná spotreba | 5 VA |
| Nastaviteľná horná a spodná úroveň napätia | Fáz.nap. 90-288 Vac / Medzifáz. nap. 155-500 Vac |
| Horné (HC) / spodné (LC) medzné napätie | Fáz.nap. 310/85 Vac / Medzifáz. nap. 535/150 Vac |
| Nastaviteľná horná a spodná úroveň frekvencie | 45 - 65 Hz |
| Nastaviteľná asymetria absolútne | 5 - 99 VAC |
| Nastaviteľná asymetria percentuálne | 2 - 50% |
| Nastaviteľná hysterézia asymetrie absolútne | 3 - 99 VAC |
| Nastaviteľná hysterézia asymetrie percentuálne | 2 - 15% |
| Presnosť meraného napätia | +/- 5 V |
| Presnosť meranej frekvencie | +/- 0,3 Hz |
| Nastaviteľné oneskorenie T on | 0,5 - 999 s |
| Nastaviteľné oneskorenie T off | 0,1 - 999 s |
| Pevné oneskorenie | <100 ms (výpadok, poradie fáz) |
| Kategória prepätia | III |
| Kontakt | 2 x prepínací NO/NC (AgSnO2) |
| Výstupný kontakt | 5 A / AC1 |
| Spínaný výkon | 1200 VA / AC1 , 150 W / DC1 |
| Pripojenie | skrutkové svorky |
| Montáž | na DIN lištu |
| Stupeň krytia | IP 40 z čelného panelu / IP 20 svorky |
| Prevádzková teplota | -20 až +70°C |
| Rozmery | 2 moduly = 90 x 36 x 66,5 mm |
